Self Attention Mechanism 을 기반으로 다양한 상황 의존성을 캡처하여 Scene Segmentation 수행
multi-scale feature fusion 으로 context를 포착하는 이전 논문(ICEnet, ... ) 과 달리, local feature 를 global dependencies과 적응적(adaptively)으로 통합할 수 있는 DANet (Dual Attention Network)을 제안 (position + channel Attention)
두 가지 유형의 Attention 모듈을 dilated FCN 모듈 위에 추가
position 및 channel 에서 각각 semantic interdependencies을 모델링
1) position Attention module : 모든 position에서 feature 의 가중치 합계를 사용하여 각 position의 feature 를 선택적으로 집계.
- 유사한 특징은 거리에 관계 없이 서로 연관
2) channel Attention module : 모든 channel map 사이에 관련 feature 을 통합하여 상호 의존적인 channel map을 선택적으로 강조
> 두 Attention 모듈의 출력을 합산하여 feature representation을 개선하여 보다 정확한 Segmentataion 결과에 기여
세 종류의 Scene Segmentation 데이터 세트(Cityscapes, PASCAL Context 및 COCO Stuff)에서 SOTA 성능 달성.
특히 Cityscapes 테스트셋에서 coarse 데이터를 사용하지 않고도 81.5% 의 Mean IoU 를 얻음
Introduction
- Scene Segmentation 작업을 효과적으로 수행하기 위해서는 혼란스러운 범주를 구별하고 외관이 다른 객체를 고려해야 함.
예) '밭'과 '풀'의 영역은 종종 구별할 수 없으며, '자동차'의 물체는 scales, occlusion, illumination에 의해 영향을 받음.
픽셀 수준 인식을 통해 feature 표현의 discriminative ability을 강화할 필요성이 있음.
Fully Convolutional Networks (FCNs)[13] 모델이 state-of-the-art 성능 보임.
2) long-range dependencies 모형화를 위한 recurrent neural network : 2D-LSTM(local features에 대한 풍부한 spatial dependencies을 포착하기 위해 directed acyclic graph를 사용하여 recurrent neural networks을 구축.
natural scene image 분할을 위한 새로운 프레임워크 DANet(Dual Attention Network) 제안(그림 2 참조).
spatial and channel dimensions의 각각 feature dependencies 을 포착하기 위한 self-Attention mechanism을 도입.
dilated FCN 위에 두 개의 병렬 Attention 모듈을 추가.
- 구조
natural scene image 분할을 위한 새로운 프레임워크 DANet(Dual Attention Network) 제안(그림 2 참조).
spatial and channel dimensions의 각각 feature dependencies 을 포착하기 위한 self-Attention mechanism을 도입.
dilated FCN 위에 두 개의 병렬 Attention 모듈을 추가.
1) position Attention module : feature map의 두 position 사이의 공간 의존성을 캡처하기 위한 self-Attention mechanism.
가중치는 해당 두 위치 사이의 유사도. 두 position 간 거리에 유사도는 관계없음.
2) channel Attention module : Self-Attention mechanism을 사용하여 두 채널 맵 사이의 종속성을 캡처.
3) 이 두 Attention 모듈의 출력은 feature 표현을 더욱 강화하기 위해 Sum fusion.
복잡하고 다양한 장면을 다룰 때 이전 방법[4, 29]보다 더 효과적이고 유연.

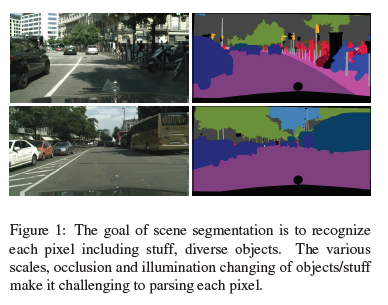

예) 그림1 의 길거리 장면.
1) 첫 번째 사진의 일부 '사람'과 '신호등'은 조명과 시야로 인해 눈에 띄지 않거나 불완전한 물체. 큰 물체(예: 자동차, 건물)의 맥락이 눈에 띄지 않는 물체 라벨링을 해칠 수 있음.
반대로, Attention 모델은 눈에 띄지 않는 객체의 유사한 특징을 선별적으로 취합하여 특징 표현을 강조하고 큰 물체의 영향을 피함.
2) '자동차'와 '사람'의 scale은 다양하며, 그러한 다양한 대상을 인식하기 위해서는 다른 scale 의 상황 정보가 필요.
즉, 서로 다른 scale의 feature들은 동일한 semantic를 나타내기 위해 동등하게 다루어져야 함. Attention mechanism이 있는 우리 모델은 global view에서 어떤 규모로든 유사한 feature 을 적응적으로 통합하는 것을 목표
3) position 과 channel관계를 explicitly하게고려 long-range dependencies에 유익
Relate work
1) multi-scale feature fusion
Deeplabv2 [3]와 Deeplabv3 [4] : Contextual information를 포함하기 위해 atrous spatial pyramid pooling을 채택, 이는 서로 다른 dilated 속도를 가진 parallel dilated 컨볼루션으로 구성.
PSP-Net [29] : 서로 다른 scales정보를 포함하는 효과적인 Contextual prior를 위한 pyramid pooling module.
인코더-디코더 구조[6, 8, 9] : 다른 scale 컨텍스트를 얻기 위해 중간 레벨 및 높은 레벨의 semantic feature 을 결합.
2) 로컬 feature에 대한 Contextual 의존성을 학습하는 것도 feature 표현에 기여.
DAG-RNN [18] : 풍부한 Contextual dependencies을 포착하기 위해 Recurrent neural network을 가진 directed acyclic graph 사용.
PSANet [30] : spatial dimension의 relative position information과 convolution layer를 기준으로 pixel-wise relation를 captures.
EncNet [27] : global context를 포착하기 위한 channel Attention mechanism을 도입.
3) selfAttention 모듈은 장거리 의존성을 모델링할 수 있어 광범위하게 적용 [11, 12, 17, 19–21].
[21] : 입력의 global dependencies을 도출하기 위한 self-Attention mechanism을 제안하는 첫 번째 작업이며 기계 번역에 이를 적용.
[28] : Attention Module은 이미지에 점점 더 많이 적용. 더 나은 image generator를 학습하기 위한 self Attention mechanism을 도입.
[23] : 주로 영상과 이미지에 대한 시공간 차원에서 non-local 효과를 탐구.
Dual Attention Network
네트워크의 일반적인 프레임워크를 제시. position 및 channel 에서 각각 장거리 상황 정보를 캡처하는 두 가지 Attention 모듈을 소개.
< Overview>

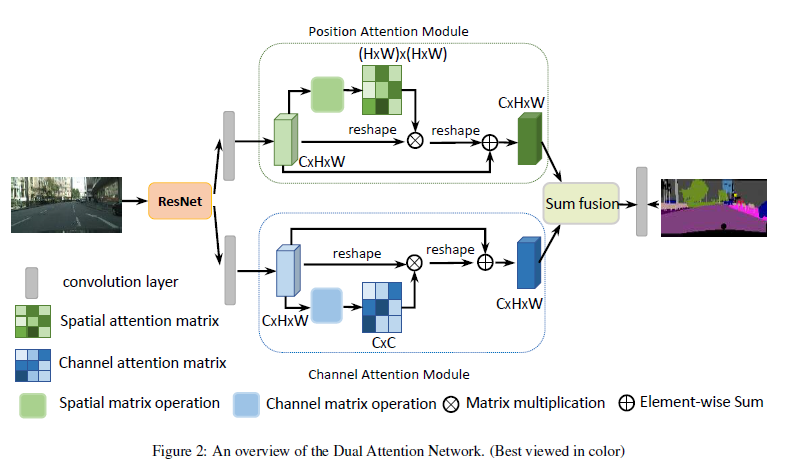

그림 2. dilated residual network에 의해 생성된 local feature를 통해 global context를 위해 두 가지 유형의 Attention 모듈으로 더 나은 feature 표현을 얻고자 함.
< Position Attention Module>
Discriminant feature representations은 scene understanding 를 위해 필수적, 이는 long-range contextual information를 얻을 수 있음.
그러나 많은 연구[15, 29]에서 기존 FCN에서 생성된 local features 가 객체를 잘못 분류할 수 있다고 주장. local features 에 대한 풍부한 컨텍스트 관계를 모델링하기 위해 position attention module 도입.
position Attention module 은 보다 광범위한 상황 정보를 local feature으로 인코딩하여 표현 능력을 향상시킨 후 적응적으로 spatial 컨텍스트를 집계하는 프로세스를 자세히 설명

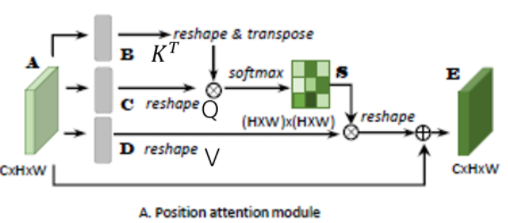

그림.3(A)에 예시된 바와 같이, local feature $𝐴\in ℝ^{𝐶×H×W}$가 주어졌을 때, 두 개의 새로운 feature maps B와 C를 생성하기 위해 convolution layer 적용 $B \in ℝ^{𝐶×N}$으로 reshape. $N = H \times W$
그런 다음 C와 B의 전치 사이에 행렬 곱셈을 수행하고 소프트맥스 레이어를 적용하여 spatial attention map $𝑆 ∈ ℝ^{𝑁 ×𝑁}$을 계산.
여기서 𝑠ji는 i번째 위치가 j번째 위치에 미치는 영향을 측정. 두 위치의 특성이 더 유사할수록 두 위치간의 상관 관계가 더 커짐.
새로운 feature 맵 $𝐷 ∈ ℝ^{𝐶×𝐻×𝑊}$를 생성하기 위해 feature A를 convolution layer 적용하여 $ℝ^{𝐶×𝑁}$으로 reshape
그런 다음 D와 S의 전치 사이의 행렬 곱셈을 수행하고 그 결과를 $ℝ^{𝐶×𝐻×𝑊}$ 로 reshape.
마지막으로 스케일 파라미터 α를 featuresA의 element-wise sum.
최종 output $E ∈ ℝ^{𝐶×𝐻×𝑊}$ 는
와 같이 계산
alpha는 0으로 초기화 후 사용. 점차 더 많은 가중치를 할당하는 방법을 학습 [28].
각 위치의 결과 feature E는 모든 위치와 원래 feature에 걸친 feature의 가중치 합
따라서 global contextual view를 가지고 있으며 spatial attention map에 따라 선택적으로 컨텍스트를 집계.
similar semantic features은 상호 이익을 달성하여 intra-class compact 및 semantic consistency 향상.
< Channel Attention Module>
상위 수준의 각 channel map은 class-specific response으로 재평가될 수 있으며 different semantic responses들이 연관
channel map 간의 interdependencies을 이용하여, 우리는 상호의존적인 feature 맵을 강조하고 specific semantics의 feature 표현을 개선할 수 있음.
따라서, 채널간 상호의존성을 명시적으로 모델링하기 위해 channel Attention 모듈을 구축

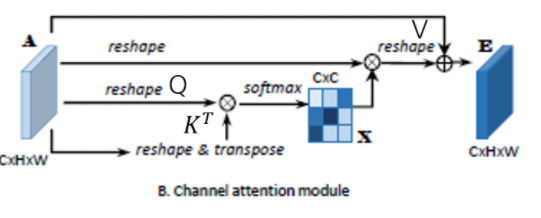

channel Attention 모듈의 구조는 그림 3(B).
position Attention 모듈과는 달리 channel Attention map $𝑋∈ℝ^{𝐶×𝐶}$를 원래의 feature $𝐴∈ℝ^{𝐶×𝐻×𝑊}$로 직접 계산
특히 A에서 $ℝ^{𝐶×𝑁}$ 으로 모양을 변경한 후 $A$와$𝐴^𝑇$사이에 행렬 곱셈을 수행.
마지막으로, channel Attention map $𝑋∈ℝ^{𝐶×𝐶}$를 얻기 위해 소프트 맥스 레이어를 적용
$x_{ji}$: i번째 채널이 j번째 채널에 미치는 영향을 측정
X와 $𝐴^𝑇$ 사이에 행렬 곱셈을 하여 그 결과를 $ℝ^{𝐶×𝐻×𝑊}$ 로 reshape, 그 결과에 척도 파라미터 β를 곱하여 A와 element-wise-sum을 수행하여 최종 출력 $𝐸 ∈ ℝ^{𝐶×𝐻×𝑊}$ 를 구함
여기서 β는 0부터 점차 가중치를 학습.
방정식 4는 각 채널의 최종 특징이 모든 채널의 특징과 원래의 특징에 대한 가중치 합이라는 것을 보여주며, feature 맵 사이의 장거리 의미 의존성을 모델링 > feature 차별성을 높이는 데 도움.
두 채널의 관계를 계산하기 전에 feature을 embed하는 데 Convolution를 사용하지 않음.
이는 서로 다른 채널 맵 간의 관계를 유지할 수 있기 때문
또한 global pooling 또는 encoding layer에 의해 채널 관계를 탐색하는 최근 연구[27]와는 달리, 채널 상관 관계를 모델링하기 위해 모든 대응 위치의 공간 정보를 활용
< Attention Module Embedding with Networks>
두 가지 Attention 모듈의 feature을 통합.
특히, 두 개의 Attention 모듈의 출력을 Convolution 계층에 의해 변환하고 요소별 합계를 수행하여 feature fusion을 수행하면 변환 레이어가 따라 최종 예측 맵을 생성.
더 많은 GPU 메모리가 필요한 계단식 작업을 채택하지 않음.
Attention 모듈은 단순해서 FCN과 같은 기존 모듈에 직접 삽입 가능.
매개 변수를 너무 많이 늘리지 않고 feature 표현을 효과적으로 강화.
Experiments
평가를 위해 , Cityscapes 데이터 세트[5], PASCAL VOC2012[7], PASCAL Context 데이터 세트 [14] 및 COCO Stuff 데이터 세트에 대한 포괄적인 실험 수행
실험 결과에 따르면 DANet 은 세 개의 데이터 세트에서 state of the art performance 달성
<Datasets and Implementation Details>
Cityscapes : 50 개 도시에서 캡처된 5,000 개의 이미지. 각 이미지는 2048 × 1024 픽셀, 19 개 semantic 클래스의 고품질 픽셀 레벨 레이블 존재. training 에는 2,979 개의 영상이 있고 , validation 에는 500 개의 영상이 있으며 , test 세트에는 1,525 개의 영상이 있음. coarse 데이터를 사용하지 않음.
PASCAL VOC 2012 : training 이미지 10,582 개 , validation 이미지 1,449 개 , test 이미지 1,456 개가 포함 . 여기에는 20 개의 foreground 객체 클래스와 1 개의 background 클래스가 포함
PASCAL Context : 전체 씬에 대한 자세한 semantic 레이블 제공. training 4,998 개의 이미지와 test 5,105 개의 이미지가 포함 . 가장 빈도가 높은 59 개 클래스에서 하나의 배경 범주 총 60 개 클래스와 함께 평가
COCO Stuff : training 이미지 9,000 개와 test 이미지 1,000 개가 포함. 각 픽셀에 80 개의 개체와 91 개의 항목에 주석을 달아 171 개의 범주에 대한 결과 보고
그림4 : cityscape validation set 에서의 position attention module 적용 결과 그림5 : cityscape validation set 에서의 channel attention module 적용 결과
Pytorch 기반 구현
[4,27] 에 따라 , 우리는 초기 학습률에학습률에$$(1−\frac{𝑖𝑡𝑒𝑟}{𝑡𝑜𝑡\_𝑙𝑖𝑡𝑒𝑟})^{0.9}$$를곱하는 poly learning rate policy 를 채택
Cityscapes 데이터셋의 경우 기본 학습률은 0.01 로 설정. Momentum 와 weight decay coefficients 는 각각 0.9 와 0.0001 로 설정 .
Synchronized BN 을 사용하여 모델을 training. 배치 크기는 Cityscapes 의 경우 8 로 설정되고
다른 데이터셋의 경우 16 으로 설정
multi scale augmentation 을 채택할 때 training 시간을 COCO Stuff 의 경우 180Epoch, 기타
데이터셋의 경우 240Epoch 로 설정 .
Deeplab에 이어 , 우리는 두 개의 Attention 모듈이 모두 사용될 때 네트워크 끝에서 다중 손실을 채택
데이터 augmentation 을 위해 Cityscapes 데이터 세트에 대한 ablation study training 중에 무작
위 cropping ( cropsize 768 ) 와 random left right flipping 을 적용
< Ablation Study for Attention Modules >
better scene understanding 의 장거리 의존성을 캡처하기 위해 dilated 네트워크 위에 이중 Attention 모듈을 사용 .

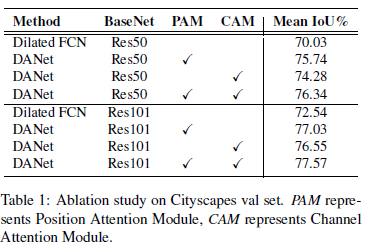

Attention 모듈의 성능을 검증하기 위해 표 1 의 다양한 설정으로 실험을 수행
표1 과 같이 Attention 모듈은 성능을 향상시킴 .
기본 FCN(ResNet50) 과 비교했을 때 position Attention 모듈을 채택하면 Mean IoU 에서 75.74% 의 결과를 얻을 수 있어 5.71% 의 개선 효과를 얻을 수 있음 .
channel contextual module 을 개별적으로 채택하는 것은 기준치를 4. 25% 이상 증가 .
두 Attention 모듈을 함께 통합하면 성능이 76.34% 로 더욱 향상 .
또한 , pre-trained ResNet 101 를 채택할 경우 , 두 개의 Attention 모듈을 갖춘 네트워크는 기준 모델에 비해 분할 성능을 5.03% 향상시킵니다 .

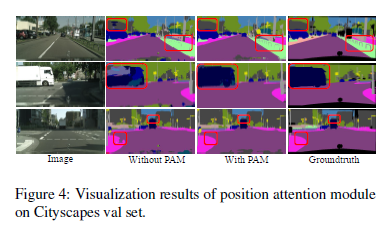

position Attention 모듈의 효과는 그림 4에 시각화 .그림4 : cityscape validation set 에서의 position attention module 적용 결과
첫 번째 행의 'pole' 과 두 번째 행의 'sidewalk'와 같은 곳에 position Attention 모듈을 사용하면 일부 세부사항과 객체 경계가 더 명확
로컬 feature 에 대한 선택적 fusion 은 세부사항의 구별을 강화 .

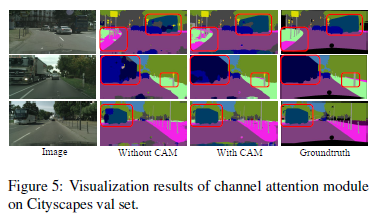

그림5 : cityscape validation set 에서의 channel attention module 적용 결과
그림 5 는 채널 Attention 모듈을 통해 첫 번째 및 세 번째 행의 bus 와 같이 일부 잘못 분류된 범주가 현재 올바르게 분류되었음을 보여줌 .
Channel map 간의 선택적 통합은 컨텍스트 정보를 캡처하는 데 도움 .
일관성이 확실히 개선

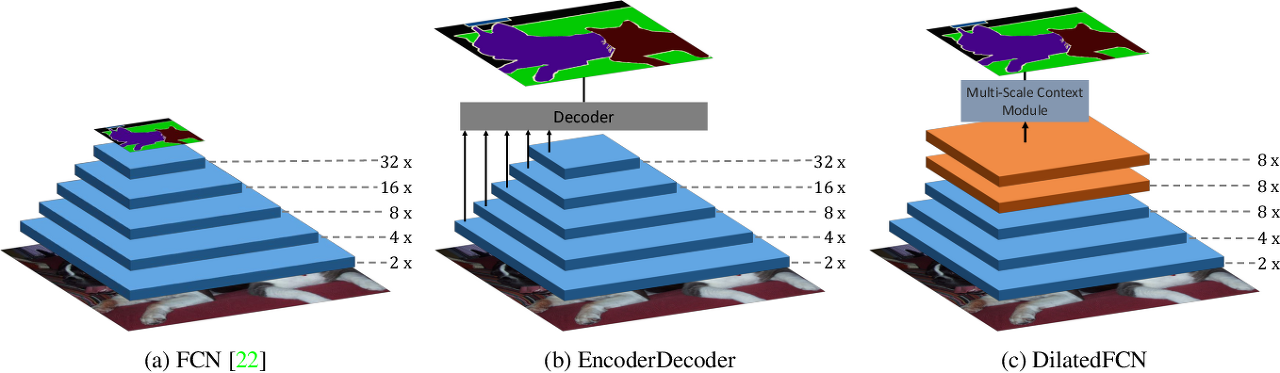

> Dilated FCN
출처 : FastFCN: Rethinking Dilated Convolution in the Backbone for Semantic Segmentation
파란 layer : downsampling
주황 layer : dilated convolutions
< Ablation Study for Improvement Strategies>
Deeplabv3[4]에 이어 성능을 더욱 개선하기 위해 동일한 전략을 채택 .
1) DA( Data augmentation) augmentation): 랜덤 스케일링을 사용한 데이터 augmentation
2) 다중 그리드 Multi Grid)Grid): 마지막 ResNet 블록에 다양한 크기의 그리드 계층을 적용
3)MS(Map scaling?): 8 개 이미지 스케일 {0.5, 0.75, 1, 1.25, 1.5, 1.75} 의 분할 확률 맵을 평균화
랜덤 dilated 을 통한 데이터 dilated 은 성능을 거의 1.26% 향상 .
이는 training 데이터의 scale 다양성을 강화함으로써 네트워크 이점을 얻을 수 있음
사전 훈련된 네트워크의 더 나은 feature 표현을 얻기 위해 멀티그리드를 채택하고 있으며 , 이는 1.11% 의 추가 개선 .
마지막으로 , Segmentation map fusion 은 성능이 81.50% 로 더욱 향상되어 잘 알려진 방법 Deeplabv3[4] (cityscape val set 에서 79.30%) 을 2.20% 능가

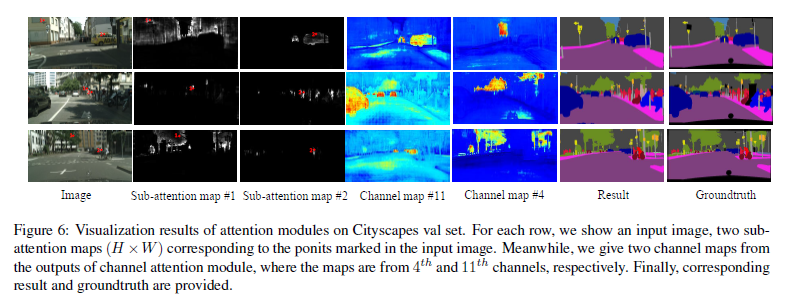

< Visualization of Attention Module>
position Attention 를 위해 , 전체적인 self Attention map 는 (H × W) × (H × W) 크기로 , 이미지의 각 특정 지점에 대해 (H × W) 크기의 해당 하위 Attention map 이 있음을 의미 .
그림 6 에서는 각 입력 이미지에 대해 두 점 (#1 및 #2 로 표시) 을 선택하고 해당 하위 Attention 맵을 각각 2 열과 3 열에 표시 .
position Attention 모듈이 명확한 semantic 유사성과 장거리 관계를 포착할 수 있다는 것을 관찰
예) 첫 번째 행에서 빨간색 포인트 #1 은 건물에 표시되며 Attention map(2 열 는 건물이 있는 대부분의 영역을 강조 . 더욱이, 하위 Attention map 에서, 경계 중 일부는 #1 지점으로부터 멀리 떨어져 있더라도 경계가 매우 명확 .
예) 포인트 #2 는 Attention map 이 자동차 로 라벨이 지정된 대부분의 위치에 집중 . 두 번째 행에서는 해당 픽셀 수가 적더라도 글로벌 영역의 'traffic 과 ' 을 동일하게 유지 .
예) 세 번째 행은 'vegetation' 와 ‘person’ class 를 위한 것 . 특히 포인트 #2 는 가까운 ‘rider’ class 에는 대응하지 않지만 , ‘person’ class 에는 대응

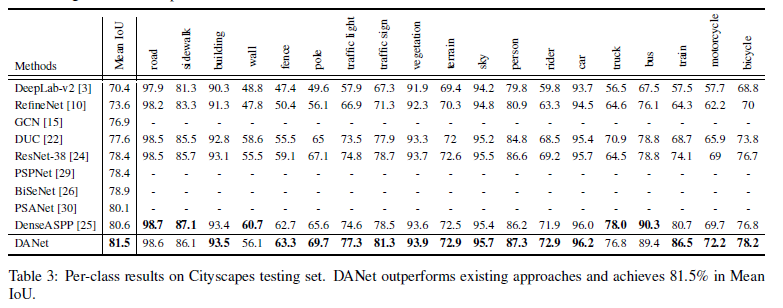

< Comparing with State of the art>
Cityscapes 테스트 세트의 기존 방법과 추가로 비교 . 특히 , 주석이 달린 데이터만으로 DANet 101 을 training 후 테스트 결과를 공식 평가 서버에 제출 .
DANet 은 dominantly advantage. 를 가진 기존 접근 방식을 능가. 특히 , PSANet은 동일한
백본 ResNet 101을 사용했음에도 성능이 좋음. 더 강력한 사전 훈련된 모델을 사용하는 DenseASPP 까지 능가

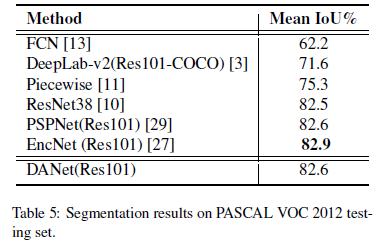

< Results on PASCAL VOC 2012 Dataset>

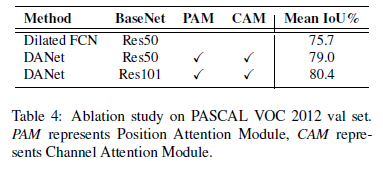

추가 효과 평가를 위한 Pascal VOC2012 dataset 에 대한 실험.
Pascal VOC 의 Quantitative result 는 2012 년 val 세트에서 보여줌 . DANet 50 은 3.3% 를 초과하는 성능향상
더 깊은 ResNet 101 모델 채택시 mean IoU 80.4% 을 달성
[4, 27, 29] 에 이어 PASCAL VOC 2012 training 세트에서도 모델을 더 잘 fine tuning. 테스트 세트에 대한 PASCAL VOC 2012 의 결과는 표 5 에 나와있음

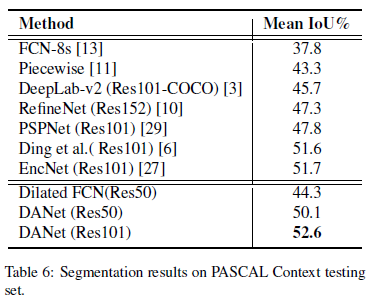

< Results on PASCAL Context Dataset>
PASCAL Context 에 대한 실험을 수행하여 방법의 효과를 추가로 평가 .
PASCAL VOC 2012 에 대해 동일한 training 및 test설정을 채택 .
기준 (dilated FCN 50) 은 평균 IOU 44.3% 를 달성. DANet50 은 성능을 50.1% 로 향상. 깊이 있는 pre-training 네트워크 ResNet101 을 통해 , 우리 모델 결과는 이전 방법들을 큰 차이로 능가하는 Mean IoU 52.6% 를 달성 .
Deeplab v2 와 RefineNet 은 서로 다른 방식의 변환 또는 다른 단계의 인코더에 의한 멀티스케일 feature fusion 을 채택. 또한 추가 COCO 데이터로 모델을 training하거나 Segmentation 결과를 개선하기 위해 심층 모델을 채택 .
기존 방식과 달리 , global dependencies을 명시적으로 포착하기 위해 Attention 모듈을 도입하고 , 더 나은 성능 달성
< Results on COCO Stuff Dataset>
제안된 네트워크의 일반화를 검증하기 위해 COCO Stuff 에 대한 실험도 수행 .
그 결과 , 우리의 모델은 이러한 방법을 큰 차이로 능가하는 Mean IoU 에서 39.7% 를 달성 .
비교 방법 중 DAG RNN[18]은 2D 이미지용 chain RNN 을 활용하여 풍부한 position dependencies을 모델링
Ding et al.[6] 눈에 띄지 않는 객체 및 배경 물질 segmentation을개선하기 위해 디코더 단계에서 gating mechanism 채택 .
우리의 방법은 보다 효과적으로 long-range context information를 포착하고 scene segmentation에서 더 나은 feature representation을 배울 수 있음
conclusion
self Attention mechanism 을 이용하여 local semantic features 을 적응적으로 통합하는 Scene Segmentation 를 위한 DANet(Dual Attention Network) 을 제시 .
특히 , spatial and channel dimensions 의 global dependencies 을 각각 포착하기 위한 position attention module 과 channel attention module 을 소개 .
ablation experiments 에서는 dual Attention 모듈이 long range contextual information 를 효과적으로 캡처하고 보다 정밀한 분할 결과를 제공한다는 것을 보여줌 .
Attention 네트워크는 4 개의 Scene Segmentation 데이터셋(Cityscapes, InPascal VOC 2012, Pascal Context, COCO Stuff) 에서 일관되게 뛰어난 성능을 달성
추가로 , 컴퓨팅 복잡성을 줄이고 모델의 견고성을 향상시키는 것이 중요하며 , 향후 작업에서 연구 할 것
